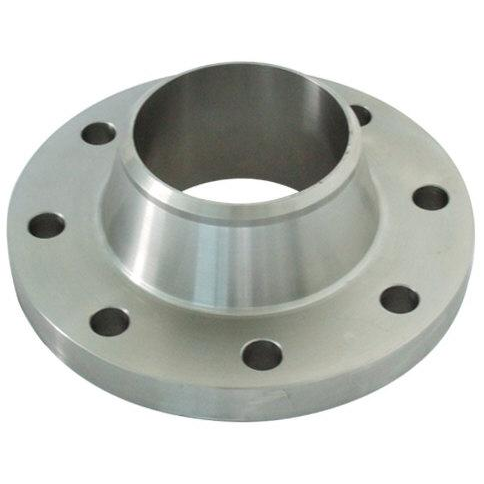

Kovane zavarene vratne prirubnice-ANSI B16.5 nehrđajući čelik ugljični čelik

Opis proizvoda

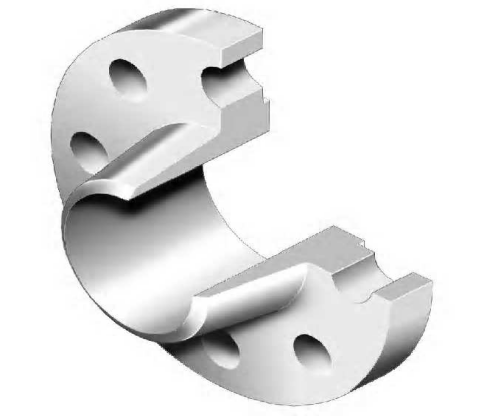

Prirubnica za sučeono zavarivanje vrataodnosi se na prirubnicu sa suženim vratom i sučeonim zavarivanjem s cilindrom ili cijevi.To je integralna prirubnica.

Zbog prijelazne strukture suženog vrata i spoja za sučeono zavarivanje, ojačana je čvrstoća i krutost prirubnice,a izvedba brtvljenja jebolji od onog kod ravne prirubnice za zavarivanje.Nedostatak je što ga treba izraditi od otkovaka, kojitroši puno materijala i puno košta.Pogodan je za prilikesvisokotlačnivisoke temperature ili visoki zahtjevi za brtvljenjem.

Oblici brtvenih ploha dijele se na: konveksnu plohu (RF), konkavnu plohu (FM), konveksnu plohu (M), klinastu plohu (T), utornu plohu (G), punu ravninu (FF).

Značajke

Razlika između SO i WN

1. Različite vrste zavara

Naklizne prirubnice: kutni zavar se koristi za zavarivanje između prirubničke cijevi i prirubnice.

Zavarivanje vratnih prirubnica: zavareni šav između prirubnice i cijevi je obodni zavar.

2. Različiti materijali

Slip On Flange je izrađen od običnog čeličnog lima debljine koja zadovoljava zahtjeve.

Zavarene vratne prirubnice uglavnom su strojno izrađene od kovanog čelika.

3. Različiti nazivni pritisci

Nazivni tlak klizne prirubnice: 0,6 -- 4,0 MPa,

Nazivni tlak prirubnica zavarenog vrata: 1-25MPa,

4.Različite strukture

Prirubnice koje se navlače: Odnosi se na prirubnicu koja proteže čelične cijevi, priključke za cijevi itd. u prirubnicu i povezuje se s opremom ili cijevima kroz kutne zavare.

Zavarene vratne prirubnice: prirubnica s vratom i prijelazom cijevi, koja je spojena s cijevi sučeonim zavarivanjem.

5. Opseg primjene

Naklizne prirubnice: Postoji kratak vrat, koji povećava čvrstoću prirubnice i poboljšava nosivost prirubnice.Stoga se može koristiti na cjevovodima višeg tlaka.

Zavarene vratne prirubnice: Prikladne za cjevovode s velikim fluktuacijama tlaka ili temperature ili cjevovode s visokom temperaturom, visokim tlakom i niskom temperaturom, za spajanjecjevovoda i ventila s PN većim od 2,5 MPa;također se koristi za transport skupih i zapaljivih, na cjevovodu eksplozivnog medija.

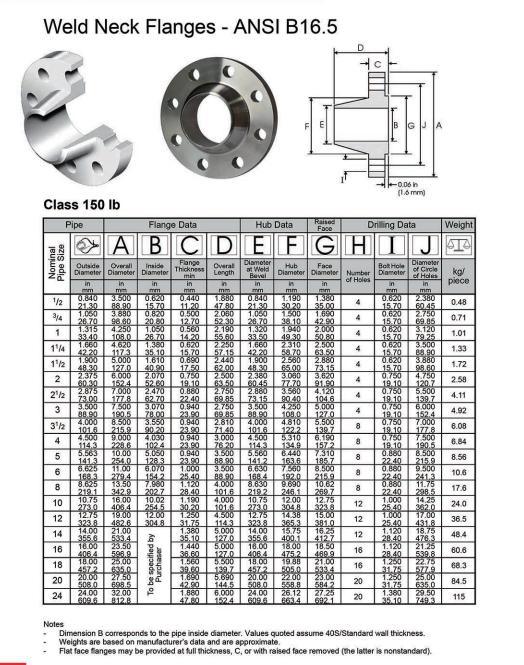

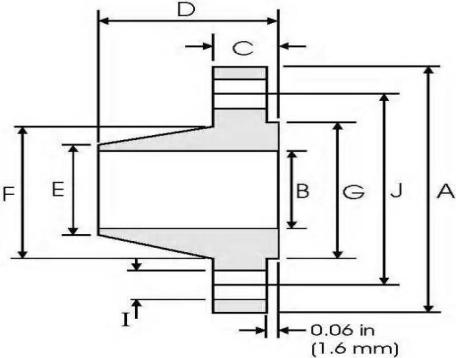

Parametar podataka
